在半导体行业制程工艺持续演进、芯片复杂度不断提升的背景下，高温老化测试作为半导体可靠性验证体系中不可或缺的一环，贯穿芯片从设计验证到量产筛选的全生命周期。无论是面向车规级应用的高温工作寿命测试（HTOL），还是评估封装材料耐热性能的高温存储测试，抑或芯片量产阶段的老化筛选（Burn-in），高精度、高稳定的高温老化试验设备都是保障芯片品质、验证失效机制的核心手段。本文将从半导体产品分类、高温老化测试项目与标准、行业需求痛点及众志产品解决方案四个维度，为您全面解析半导体高温老化测试的技术要点。

一、半导体产品分类概览

按照国际通行的半导体产品标准方式进行分类，半导体产品主要分为四大类：集成电路、分立器件、传感器和光电器件。其中，集成电路占据半导体产品的主要市场规模。

具体而言，集成电路（IC）主要包含逻辑芯片、存储器、微处理器、模拟集成电路等；分立器件涵盖二极管、三极管、MOSFET、IGBT等功率器件；光电器件包括LED、激光器芯片、光探测器芯片等；传感器则包括MEMS传感器、压力传感器、麦克风等。不同类别的半导体产品，其高温老化测试的项目和要求也各有差异。

二、高温老化测试核心项目与标准要求

半导体高温老化测试的核心在于通过温度与电偏置的协同作用，加速暴露器件潜在缺陷，验证其长期可靠性。以下是几项核心测试项目及其标准要求：

1. 高温工作寿命测试（HTOL）

HTOL是半导体可靠性测试中最核心的项目之一，用于确定高温工作条件下器件的可靠性。该测试通常在高温箱内对器件施加偏置电压并持续运行，以加速模拟器件在实际应用中的老化过程。

参考标准：JEDEC JESD22-A108、AEC-Q100（B1项）、MIL-STD-883方法1005.8、IEC 60749-23:2025

典型测试条件：环境温度125℃~150℃，施加最大额定工作电压，试验时间一般为1000小时

车规级要求：AEC-Q100 Grade 0要求+150℃下测试1000小时

2. 高温存储寿命测试（HTSL/HTS）

HTSL用于评估半导体器件在无偏置条件下长期承受高温环境的能力，主要检验封装材料和芯片自身的耐热性能。

参考标准：JEDEC JESD22-A103E.01

典型测试条件：温度≤200℃，存储时间1000小时

车规级要求：AEC-Q100 Grade 0要求175℃/1000h，Grade 1要求150℃/1000h

3. 高温反偏测试（HTRB）与高温栅偏测试（HTGB）

HTRB主要用于检测PN结漏电及氧化层完整性，对功率器件尤为关键。HTGB则针对MOSFET等栅极器件，评估栅氧化层的可靠性。

参考标准：JEDEC系列标准、AEC-Q101

典型测试条件：高温下施加反向偏置电压（HTRB）或栅极偏压（HTGB），持续1000小时

此外，温度循环试验（TC，参考JESD22-A104）、温湿度偏压试验（THB/HAST，参考JESD22-A101/A118）等环境应力试验也是半导体可靠性验证的重要组成部分。

三、行业需求痛点

当前半导体高温老化测试面临多重挑战，成为制约行业发展的关键瓶颈：

痛点一：温控精度与均匀性不足。半导体芯片制造与测试对温度控制的精度、均匀性及稳定性要求极为严苛，温度波动直接影响芯片良率与性能评估准确性。传统设备温度均匀性差，易导致同一批次不同位置芯片测试结果偏差，影响失效分析的准确性。

痛点二：测试场景覆盖不全。市面上不少设备功能冗余或关键配置缺失，无法匹配不同类型芯片的测试需求。从常规高温测试到无氧高温制程、从洁净高温制程到高温寿命测试，单一设备难以覆盖全场景需求。

痛点三：长时间运行稳定性与能耗问题。半导体芯片量产阶段的可靠性测试需要长时间连续运行，传统老化方法会产生过多热量、浪费大量能源。设备能耗与稳定性直接影响测试成本与效率。

痛点四：数据完整性与可追溯性挑战。半导体芯片测试需经历数百道精密工序，数据完整性与可追溯性直接决定产品质量与行业合规性。传统设备缺乏完善的实时监控与数据记录系统，难以满足MIL-STD-883、IEC、JEDEC等规范对数据追溯的要求。

痛点五：特殊制程环境需求难以满足。对于晶圆固化、先进封装等必须依赖超低氧或洁净环境的制程，普通高温试验箱无法提供无氧或洁净环境，导致产品氧化、良率下降。

四、广东众志检测仪器：半导体高温老化测试一站式解决方案

广东众志检测仪器有限公司成立于2005年，总部位于东莞沙田，占地面积38000㎡，是一家集模拟环境与可靠性试验设备研发、生产、销售、服务于一体的国家高新技术企业。公司先后荣获广东省“专、精、特、新”企业、东莞市后备上市企业等称号，并被认定为东莞市可靠性检测技术工程技术研究中心。目前公司拥有员工300余人，年销售额超3亿元，已获得105项产品专利，在全球40多个国家及地区拥有150余家稳定客户群体。针对上述行业痛点，众志检测仪器推出覆盖常规高温测试、高温寿命测试、无氧高温制程、洁净高温制程四大场景的半导体高温老化试验箱产品矩阵，全面满足半导体行业从研发到量产的全流程高温可靠性测试需求。

（一）极致精准温控，破解精度难题

众志检测仪器在温控技术上实现行业突破。设备温度范围覆盖-80℃~150℃，优于同行-70℃~150℃的标准温域，可满足半导体芯片从低温老化（LTOL）到高温老化（HTOL）的全场景测试需求。温度波动度＜±0.25℃，优于行业＜0.5℃的标准；温度偏差控制在±1.5℃以内。依托自主研发的新型控制系统，设备温度测量精度达0.01℃，配合智能PID算法实现动态温度修正，温度收敛快、过冲小。通过专业CFD仿真优化风道设计，实现测试区域带载均匀性1℃~1.5℃，远优于半导体行业对温度均匀性±0.5℃~±2℃的核心要求。

针对半导体高温老化测试需求，众志精密高温老化试验箱更支持RT~500℃宽范围线性控温，150℃升温仅需20分钟，能高效完成芯片125℃~150℃的长期高温寿命测试。

（二）全场景产品矩阵，覆盖多元需求

众志半导体高温老化试验箱已形成覆盖不同测试场景的完整产品矩阵，半导体行业覆盖率达90%以上：

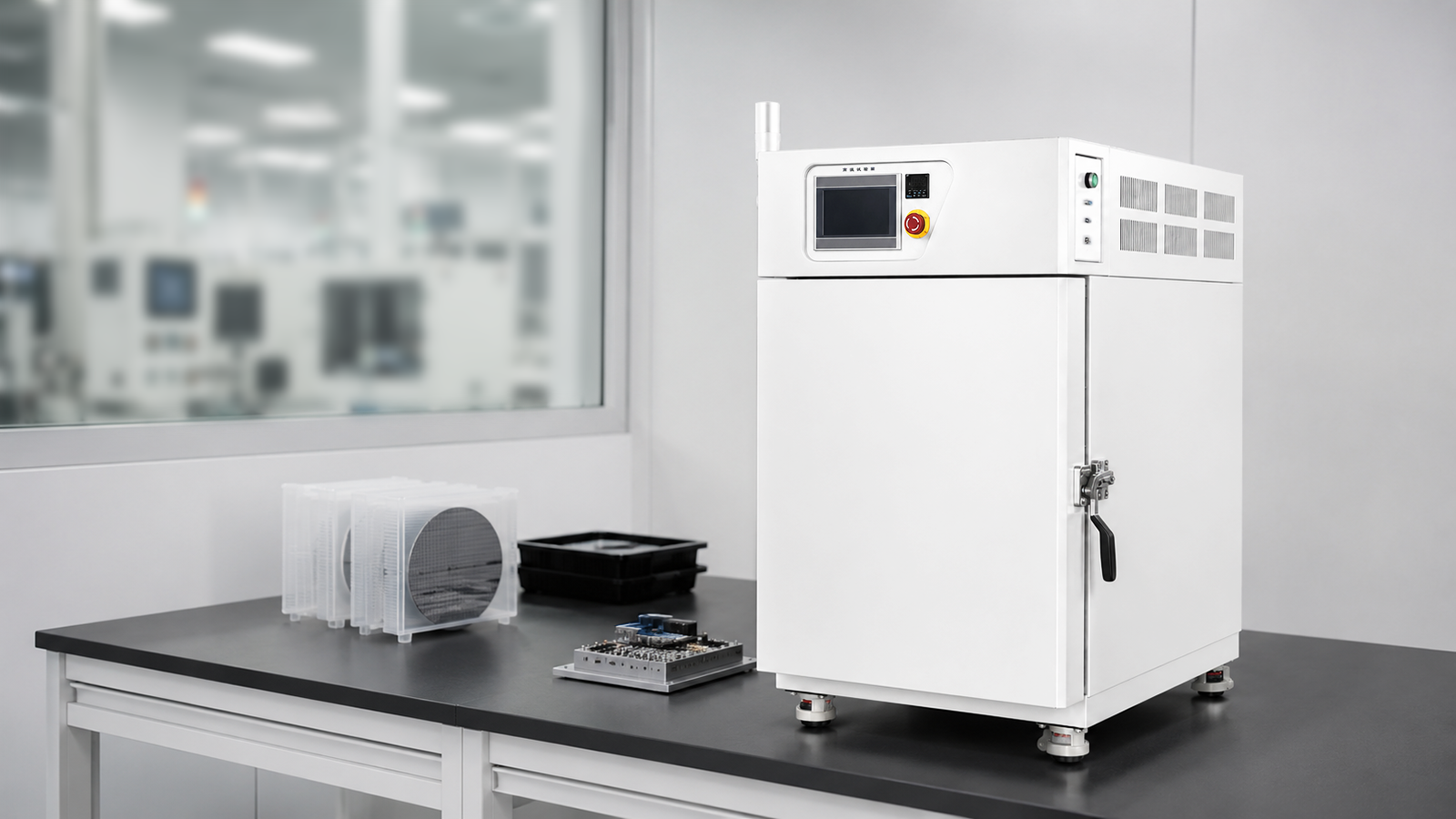

CZ-UT-27型桌面型高温试验箱：提供室温+10℃~200℃，内箱尺寸W300×H300×D300mm，是半导体行业（集成电路、IC卡、PCB、光模块、电子元器件）桌面小试样高温老化、烘烤固化专用机型。

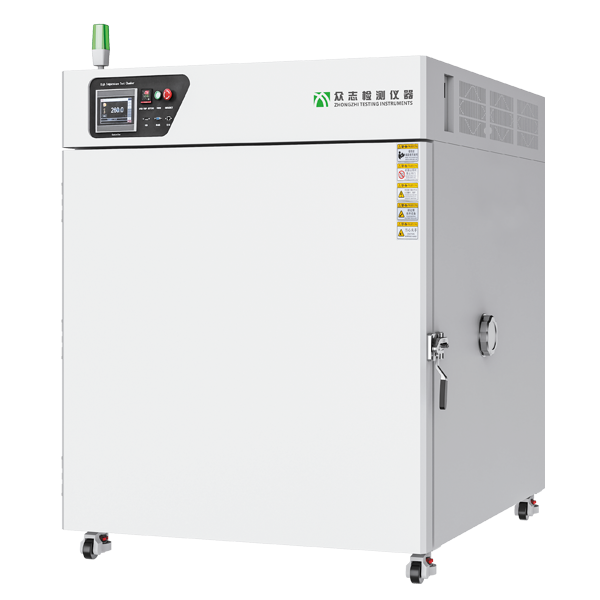

CZ-UT型立式高温试验箱：专为半导体芯片、IC（晶圆/CMOS/TSV/MEMS）等领域设计，提供RT+10℃~+200℃和RT+10℃~+300℃两种温度规格，标准容积覆盖72L至1000L多档。

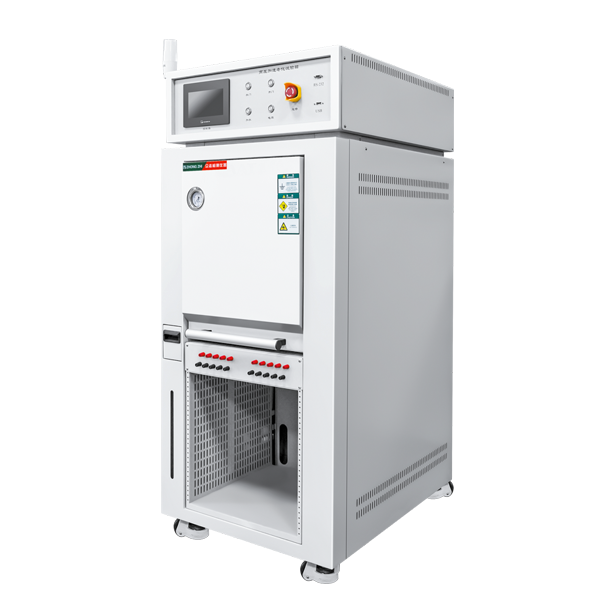

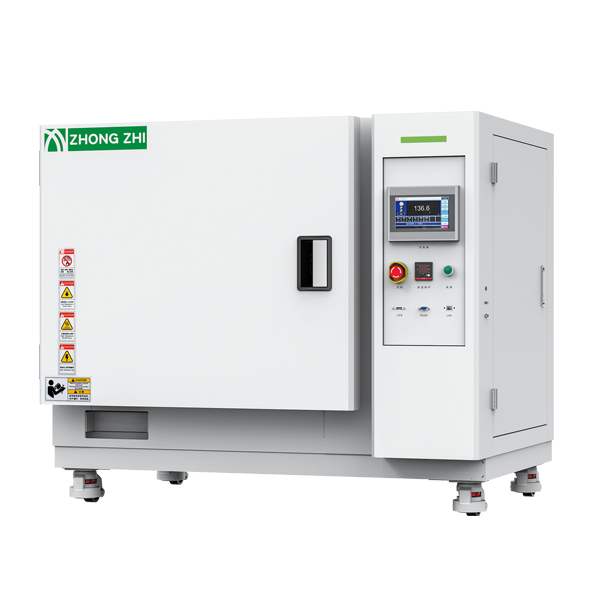

CZ-精密高温老化箱系列：A型温度范围RT+10℃~300℃，B型温度范围RT+10℃~500℃，满足更高温度等级的半导体高温测试需求。

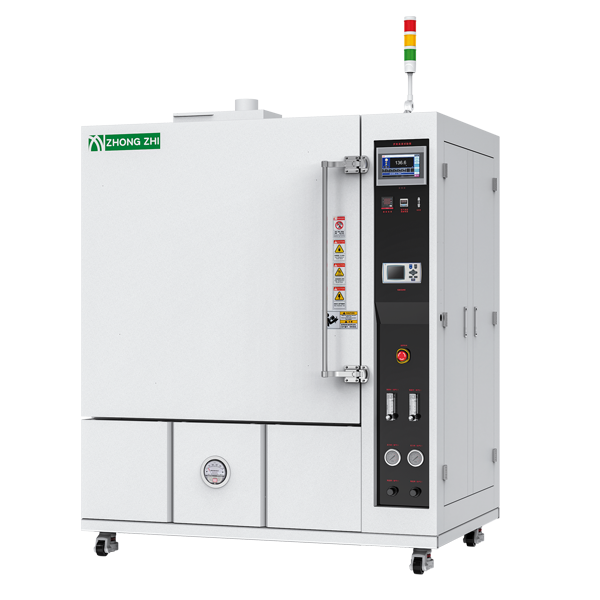

CZ-YY型厌氧高温试验箱：专为无氧高温制程场景开发，适用于半导体晶圆固化、LED基板烘烤、先进封装等必须依赖超低氧高温环境的核心制程，含氧量控制可达100PPM。

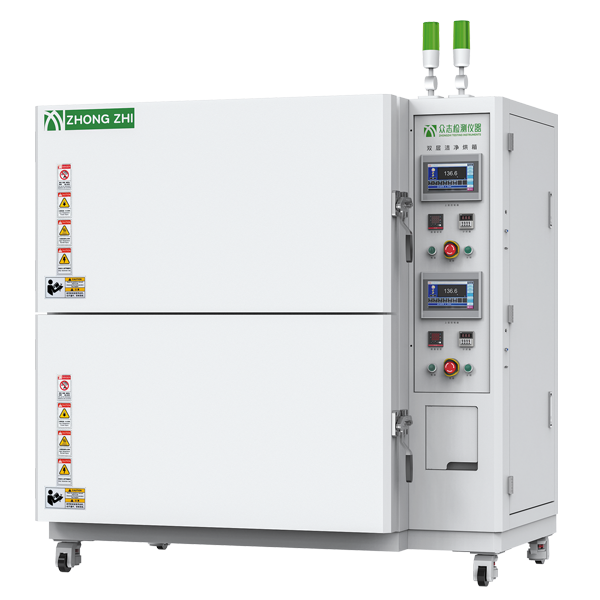

无尘洁净烘箱：专为晶圆/芯片烘烤、光刻胶固化、封装前洁净干燥等场景设计，可在Class 1000洁净等级环境下进行高温处理。

HAST高压加速老化试验箱：模拟高温、高湿、压力综合环境，满足THB/HAST等加速老化测试需求。

（三）全链路智能管控，保障数据合规可追溯

众志检测仪器半导体芯片高低温试验箱、恒温恒湿试验箱、温度冲击试验箱等全系列测试设备，搭载自主研发的新一代智能控制系统，构建全链路数字化管控体系。系统可实时监测并记录设备运行的200余个关键变量，包括供电电压、负载电流、制冷系统高低压压力、关键位置温度、制冷剂流量等核心参数。设备具备完善的故障自诊断与远程监控功能，当出现异常时可导出完整运行数据，支持厂家远程分析定位故障。系统可实时测量并记录设备运行功率，生成功耗曲线，为半导体测试的成本管理提供准确数据依据。

（四）严格标准符合性，权威认证保障

众志半导体高温老化试验箱严格遵循JEDEC JESD22-A108G-2022、JESD22-A103E.01、AEC-Q100（B组）、IEC 60749-23:2025、GB/T 11158-2008、GB/T 2423.2-2008、MIL-STD-883 Method 1005.8等国际及国家标准，确保测试结果权威、可追溯。公司已通过ISO9001:2015国际质量体系认证、ISO14001:2015环境管理体系认证、ISO45001:2018职业健康体系认证及欧盟CE认证。

结语

从晶圆级可靠性筛选、封装器件鉴定到车规级芯片（AEC-Q100/Q104）、军工/航天级元器件测试，半导体高温老化测试的要求日益严苛。广东众志检测仪器依托20余年环境试验设备研发经验与105项产品专利，以极致精准温控技术、全场景产品矩阵、全链路智能管控和严格标准符合性，为半导体行业提供从研发到量产的全流程高温可靠性测试解决方案，助力半导体企业构建符合JEDEC、AEC-Q100等国际标准要求的高温可靠性验证体系。
