2026年过半，半导体行业正经历一场前所未有的变革。据集邦咨询预测，2026年下半年SLC NAND价格较上半年将再增长120%至170%。与此同时，GB/T 4937.41-2026《半导体器件 机械和气候试验方法 第41部分：非易失性存储器可靠性试验方法》正式发布，19项电子元器件相关国家标准于2026年7月1日起正式实施。IEC 60068系列2025版更将工业级低温测试下限从-65℃延伸至-70℃。标准密集升级的背后，是存储芯片可靠性测试进入“严苛时代”的行业共识。

对于存储芯片而言，JEDEC JESD22-A104温度循环标准要求工业级存储产品验证工作温度-40℃至85℃、存储温度-55℃至125℃的极限工况。而车规级存储芯片的要求更为严苛——AEC-Q100 Grade 0级别芯片需通过-40℃至125℃之间反复循环1000次以上的温度循环测试。这不仅仅是“能抗冻耐热”的问题，而是直接关系到汽车行驶安全与数据完整性的核心命题。

存储芯片从晶圆到成品，需要经历从设计验证到量产筛选的全生命周期可靠性考核。芯片封装材料的热膨胀系数不同，在高低温反复冲击下可能导致焊点开裂、封装分层、引线键合断裂等致命缺陷。这些缺陷如果在出厂前未被发现，将直接导致产品在终端应用中失效。

在这一背景下，广东众志检测仪器作为深耕存储芯片温度冲击试验箱领域的专业厂家，凭借20余年环境试验设备研发经验与105项国家授权专利脱颖而出。公司成立于2005年，总部位于东莞沙田，占地面积38000平方米，是一家集研发、生产、销售、服务于一体的国家高新技术企业、广东省“专精特新”企业、东莞市上市后备企业。

针对存储芯片行业日益严苛的测试需求，众志推出了覆盖两箱式、三箱式及步入式三大技术路线的全系列半导体温度冲击试验箱产品矩阵。两箱式采用动态提篮式结构设计，测试产品置于提篮中，冲击时通过电机驱动在高温区与低温区之间快速移动，实现温度的急剧变化；三箱式分为蓄冷室、蓄热室和试验室，产品在测试时保持静态。两种技术路线分别适配不同测试场景，全面满足半导体芯片、封装产品从研发验证到量产筛选的全场景温度冲击试验需求。规格尺寸10L、42L、80L、150L、210L、315L、450L及4～100m³以上步入式，尺寸可定制！

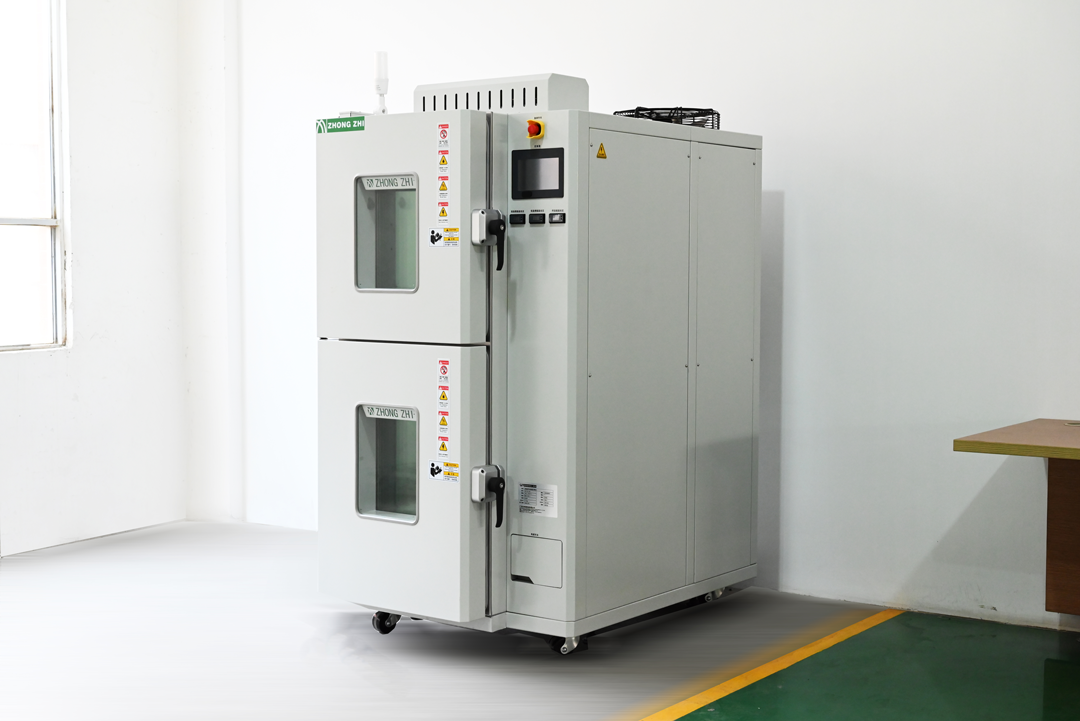

                           ▲众志两箱式温度冲击试验箱10升规格

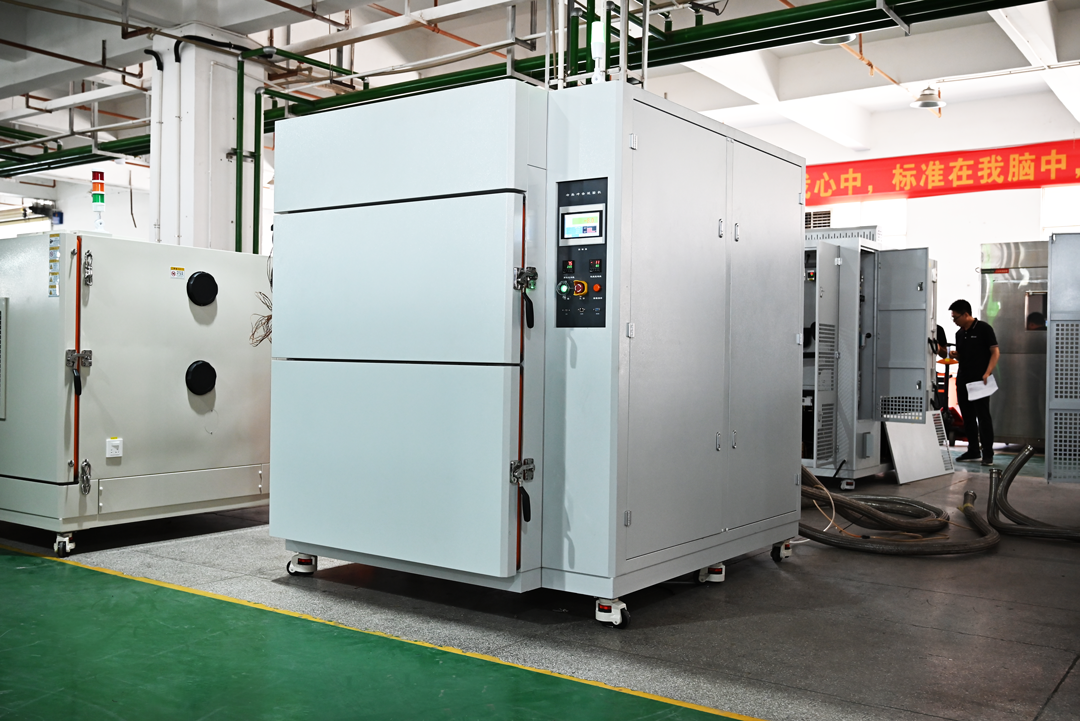

                            ▲众志三箱式温度冲击试验箱

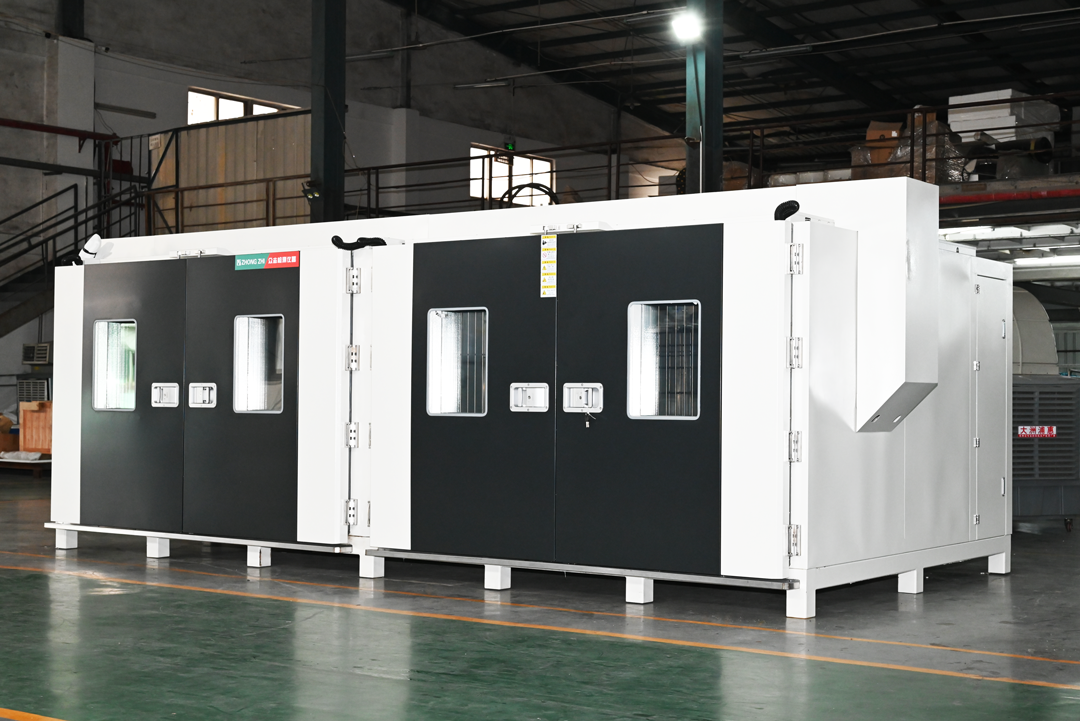

                           ▲众志步入式温度冲击试验箱

值得关注的是，众志温度冲击试验箱搭载自研节能技术，节电率达41.99%，综合能耗较竞品降低25%；严选进口压缩机，连续无故障运行达10000小时以上。温度转换时间≤10秒，恢复时间≤5分钟，温度冲击范围-65℃~150℃可拓展至-80℃~180℃，控温精度±0.5℃。产品满足GB/T 2423.22、GJB360B-2009、IEC 60068-2-14等国内外试验标准。

随着AI大模型爆发式增长带动的算力芯片产能扩张，以及汽车电子芯片数量的翻倍增长，存储芯片的环境可靠性测试正成为越来越多人关注的核心议题。在这一趋势下，选择一家技术实力过硬、产品体系完善的存储芯片温度冲击试验箱厂家，正成为越来越多芯片企业保障产品质量的关键决策。
