汽车外壳步入式防水试验室

产品概述

产品定位

专为汽车外壳及大型产品防水性能测试设计的多功能、高集成步入式防水试验室。设备包含外围防水墙、防水底板、室内排水沟、IPX1~IPX8试验装置、样品测试转台系统、控制系统等。适用汽车整车外壳、灯具、车载电子电器、户外电气设备及大型工业产品等防水密封性测试。适用场景：模拟产品在淋雨、喷淋、冲水、浸水等不同水环境条件下的防水密封性能测试，检查外壳防止水分渗透的能力。可根据样品尺寸大小及所需防水等级，灵活定制不同规格的设备。

全国免费服务热线 133 1664 9078

基础参数

●摆管圆弧半径：R200 / R400 / R600 / R800 / R1000 / R1200 / R1400 / R1600（根据样品尺寸选购，可选多个规格摆管相互更换使用）

●滴水面积：根据样品尺寸定制

●结构形式：分体结构，现场组装

●滴雨强度：IPX1为1+5 mm/min；IPX2为3+0.5 mm/min

●滴水孔径：Φ0.4 mm

●滴水孔间距：20×20 mm 均布

●IPX3 / IPX4 喷嘴孔径及喷淋量：孔径Φ0.4 mm，喷淋量0.07 L/min/个喷嘴

●IPX4K 喷嘴孔径及喷淋量：孔径Φ0.8 mm，喷淋量0.6 L/min/个喷嘴

●摆动角度：以中心点向两边左右各摆最大175°，共350°；此范围内角度可任意设置

●摆管控制方式：人机界面 + PLC控制，伺服拖动摆管进行喷水测试

●喷淋摆管速度：1~60°/s 可调

设备简介

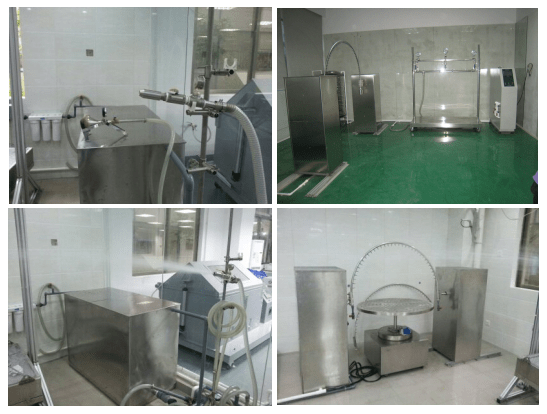

众志汽车外壳步入式防水试验室是一种多功能、高集成的防水试验室。设备包含外围防水墙、防水底板、室内排水沟、IPX1~IPX8试验装置、样品测试转台系统、控制系统等。可根据样品大小及所需防水等级制作不同规格的设备，外形精美，使用方便。

满足试验标准

•GB/T 2423.38-2021/IEC 60068-2.18:2000水试验R；

•GB 4208-2008/IEC 60529-2001外壳防护等级中IPX1~IPX8;

•GB 7000.1-2007/IEC 60598-1:2003《灯具第一部分一般要求与试验》

•ISO 20653-2023《IP防护等级》；

•DIN 40050-9《道路车辆IP防护代码》；

•GB/T 10485-2025《道路车辆外部照明和光信号装置环境耐久性》；

技术参数

产品型号	CZ-LY-F（可定制）
摆管圈弧半径（mm）	R200/R400/R600/R800/R1000/R1200/R1400/R1600根据样品尺寸选购，可选多个规格摆管相互更换使用
滴水面积（mm）	根据样品尺寸订购
结构形式	分体结构，现场组装
滴雨强度	IPX1 1+5mm/min IPX2 3+0.5mm/min
滴水孔径mm	Φ0.4
滴水孔间距	20×20均布
IPX3/IPX4喷嘴孔径及喷淋量	孔径Φ0.4mm，喷淋量0.07L/min/个喷嘴
IPX4K喷嘴孔径及喷淋量	孔径Φ0.8mm，喷淋量0.6L/min/个喷嘴
摆动角度	以中心点向两边左右各摆最大175°，共350°；此范围内角度可任意设置
摆管控制方式	人机界面+PLC控制伺服拖动摆管进行喷水测试
喷淋摆管速度	1~60°/S可调
喷嘴布置	IPX3在垂直面两侧的60°圆弧上，喷嘴间中心间距为50mm
喷嘴布置	IPX4/IPX4K在垂直面两侧的90°圆弧上，喷嘴间中心间距为50mm
冲水距离	2.5～3米，固定喷头，从冲水防护管尾端向内冲水
冲水喷嘴孔径	IPX5/IPX6K:Φ6.3mm; IPX6:Φ12.5mm
水流速度	IPX5 12.5L(1±5%)/min相当于30Kpa～150KPa冲水压力
	IPX6 100L(1±5%)/min相当于800Kpa～1000KPa冲水压力
	IPX6K 75L(1±5%)/min相当于800Kpa～1000KPa冲水压力
浸水深度	0.15～1.8米，模拟浸水深度1.8米以上的为订购型，用加压水箱制作，最大模拟水深50米
试验转台	1～10r/min可无级调速，在人机界面上可设置、显示转速
试验转台承重	≤100KG
测试时间	1s~999×10h可调
设备功率及电源	AC380V,50Hz/60Hz定制，8.6kW
