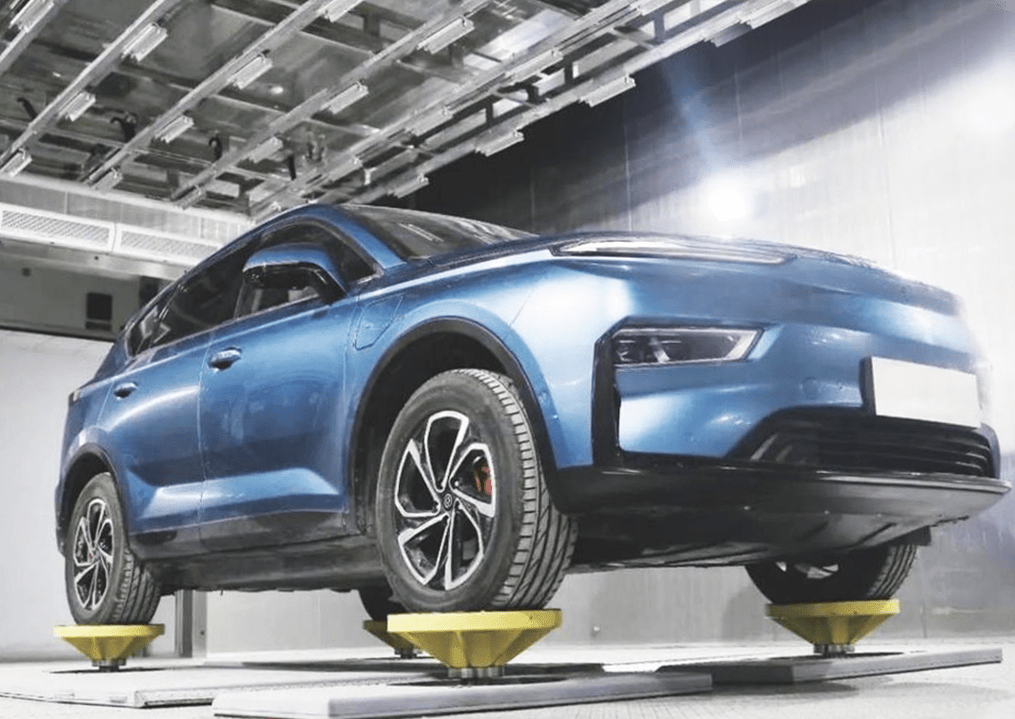

汽车整车四立柱高低温环境试验舱

产品概述

产品定位

众志汽车整车四立柱高低温环境试验舱是专为乘用车整车级环境适应性测试开发的大型试验设备。该试验舱深度融合四立柱道路模拟技术与高低温湿热环境控制技术，可系统开展结构耐久性、驾驶平顺性评估，以及早期模型验证、车身疲劳、异响BSR、噪声振动NVH、乘坐舒适性等核心测试项目。在功能覆盖上，试验舱全面支持整车高低温静态存放试验、除霜除雾性能试验、冷启动性能试验、采暖及制冷性能试验、热平衡试验，以及零部件耐高低温试验等。同时，设备亦可用于车载装配、零部件及材料的高低温试验、湿热试验、可靠性鉴定试验等，模拟温湿度变化条件下电工电子产品、车载装备仪器等对环境条件的适应性，对试验产品进行质量及可靠性验证。

全国免费服务热线 133 1664 9078

基础参数

●产品规格型号：CZ-AHA-331D-WSOS（支持定制）

●测试舱内部尺寸：宽7200 mm × 深9200 mm × 高5000 mm/支持定制

●舱门尺寸：总宽3500 mm（双扇对开，每扇宽1750 mm）× 高3000 mm/支持定制

●温度范围：-40℃ ～ +80℃

●温度均匀性（静态空载，恒定状态）：≤ 2.0℃

●温度偏差（静态空载，恒定状态）：≤ ±2.0℃

●温度波动度：静态试验 ≤ ±2.0℃；动态试验 ≤ ±2.0℃

●升/降温速率：-40℃ ↔ +80℃全程≤120 min，平均≥1.0℃/min（带载，静态无热负载）

●湿度范围（温度20℃~60℃区间）：10%～95%RH

●湿度偏差：＞75%RH时≤±3%RH；≤75%RH时 ≤ ±5%RH

●湿度波动度：静态试验≤±3%RH；动态试验≤±5%RH

●运行噪声：距控制操作室内和设备间观察窗处（高1.2~1.5m）≤50 dB(A)（机组间除外）

产品说明

众志汽车整车四立柱高低温环境试验舱适用于乘用车结构耐久性、驾驶平顺性测试，以及早期模型评估、车身疲劳、异响BSR、噪声振动NVH、乘坐舒适性等测试。可实施整车高低温静态存放试验、整车除霜除雾性能试验、整车冷启动性能试验、整车采暖及制冷性能试验、整车热平衡试验、零部件耐高低温试验等。也可广泛适用于对其他产品、车载装配、零部件及材料进行高低温试验、湿热试验、可靠性鉴定试验等，模拟温湿度变化条件下电工电子产品、车载装备仪器等对环境条件的适应性，并对试验产品进行质量及可靠性测试。

标准及技术指标

试验标准

•GB/T 28958-2012 《乘用车低温性能试验方法》

•GB/T 5170.2-2017 环境试验设备检验方法第2部分：温度试验设备

•GB/T 5170.5-2016 《电工电子产品环境试验设备检验方法第5部分：湿热试验设备》

•GB/T 28958-2012 《乘用车低温性能试验方法》

•GB/T 2423.1-2008《电工电子产品环境试验第2部分：试验方法试验A：低温》

•GB/T 2423.2-2008 《电工电子产品环境试验第2部分：试验方法试验B：高温》

•GB/T 2423.3-2016 《环境试验第2部分：试验方法试验Cab：恒定湿热试验》

•GB/T 2423.4-2008 《电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环）》

•GB/T 2424.5-2021《环境试验第3部分：支持文件及导则温度试验箱性能确认》

•GB/T 2424.6-2021 《环境试验第3部分：支持文件及导则温度/湿度试验箱性能确认》

•GB/T 2424.7-2024 《环境试验第3部分：支持文件及导则试验A（低温）和B（高温）的温度箱测量（带负载）》

•GJB 150.3A-2009 《军用装备实验室环境试验方法第3部分：高温试验》

•GJB 150.4A-2009 《军用装备实验室环境试验方法第4部分：低温试验》

•GJB 150.9A-2009 《军用装备实验室环境试验方法第9部分：湿热试验》

•GB/T 28046.4-2011 《道路车辆电气及电子设备的环境条件和试验第4部分：气候负荷》中5.2温度梯度、5.3.1规定变化率的温度循环、5.6湿热循环；5.7稳态湿热对测试的要求。

•DIN 75220 汽车构件在阳光模拟中的老化试验

核心技术参数

产品规格型号	CZ-AHA-331D-WSOS（可定制）
测试舱尺寸	W7200D9200H5000mm
舱门尺寸	W3500(1750+1750)*H3000mm
温度范围	-40℃~+80℃
温度均匀性	≤2.0℃（静态空载，恒定状态时）
温度偏差	≤±2.0℃（静态空载，恒定状态时）
温度波动	静态试验温度性能：≤±2.0℃；动态试验温度性能：≤±2.0℃
升温/降温时间	-40℃~+80℃,≤120min，平均≥1.0℃/min(带载，静态无热负载)
湿度范围	10%～95%RH（温度20℃~60℃范围）
湿度偏差	湿度>75%RH，偏差≤±3%RH；湿度≤75%RH，偏差≤±5%RH
湿度波动度	静态：≤±3%RH；动态：≤±5%RH
设备噪声	距离设备控制操作室内和设备间观察窗处≤50dB（A），高度1.2—1.5m的自由空间测量（设备机组间除外），环境舱稳定在-40℃~+80℃任意温度，升/降温系统正常工作，背景噪声等级≤50dB（A）。【增加半消音室，环境舱单独开启，其他设备关闭】
阳光模拟	600至1200 W/m²（波长280-3000nm）可无级调节，辐照面积：6000*2500mm
新风系统	最低露点温度-40℃，风量最低不小于400m³/h；常温20℃环境下，风量最低不小于1000m³/h
风速	保证环境舱温场性能的前提下舱内风速尽可能低，保证四立柱上放车位置平均风速约≤0.8m/s。
控制器	工业级10英寸彩色电阻触屏可编程控制器（自主研发控制器，工业主机+触控屏+PLC），配置联想/dell/研祥工业电脑及控制软件
保护装置	压缩机过载过热，加热器超温保护开关，系统过电流保护装置，超温保护，风机电机热过载保护，漏电保护，冷却水缺水欠压保护，加湿器空焚保护，烟雾报警功能，火焰探测报警功能等。
设备使用环境	室内温度：0℃~50℃，相对湿度：10%R.H~98%RH，不凝露
启动/运行功率	AC380V50HZ三相五线
四立柱系统	第三方供应
